Esperto di termografia a Milano: quattro patrimoni, quattro competenze diverse

A Milano la domanda giusta non è «chi è l'esperto di termografia», ma «esperto su quale patrimonio»: la competenza che serve su una sala CED non è la stessa che serve su una facciata continua a venti piani, e la finestra utile del rilievo cambia da un caso all'altro fino a invertirsi. Su tre dei quattro patrimoni descritti qui sotto il calendario invernale, che governa la diagnostica dell'involucro tradizionale, non c'entra nulla. Questa pagina spiega che cosa cambia, asset per asset, e che cosa deve contenere il capitolato perché il rilievo sia utilizzabile.

Le qualifiche di chi firma — livelli e settori della UNI EN ISO 9712UNI EN ISO 9712Norma che definisce qualificazione e certificazione del personale addetto alle prove non distruttive. Prevede tre livelli: il primo esegue, il secondo imposta, interpreta e firma, il terzo sviluppa procedure e qualifica il personale. La…, differenza fra norme che certificano le persone e norme che disciplinano il metodo — sono trattate altrove e non si ripetono qui: se ti serve quel filtro, è nell'articolo su come si verifica chi firma il report e nella pagina dell'operatore termografico certificato di 2° livello. Qui si parla di patrimoni.

Data center e sale CED: la finestra è il carico, non la stagione

Milano è il primo polo italiano per potenza informatica installata. Secondo l'Osservatorio Data Center del Politecnico di Milano la piazza milanese è arrivata a 238 MW IT nel 2024, in crescita del 34% sull'anno precedente, su un totale nazionale di 513 MW (sintesi dell'Osservatorio). È il patrimonio milanese cresciuto più in fretta, e quello su cui la manutenzione predittivaManutenzione predittivaStrategia in cui l'intervento è programmato sulla base di misure che rivelano il degrado in corso, come termografia, analisi vibrazionale o analisi degli oli, invece che su intervalli prefissati o a guasto avvenuto. ha il ritorno più immediato: in una sala CED il costo di un'ora di indisponibilità non è confrontabile con il costo di una campagna diagnostica.

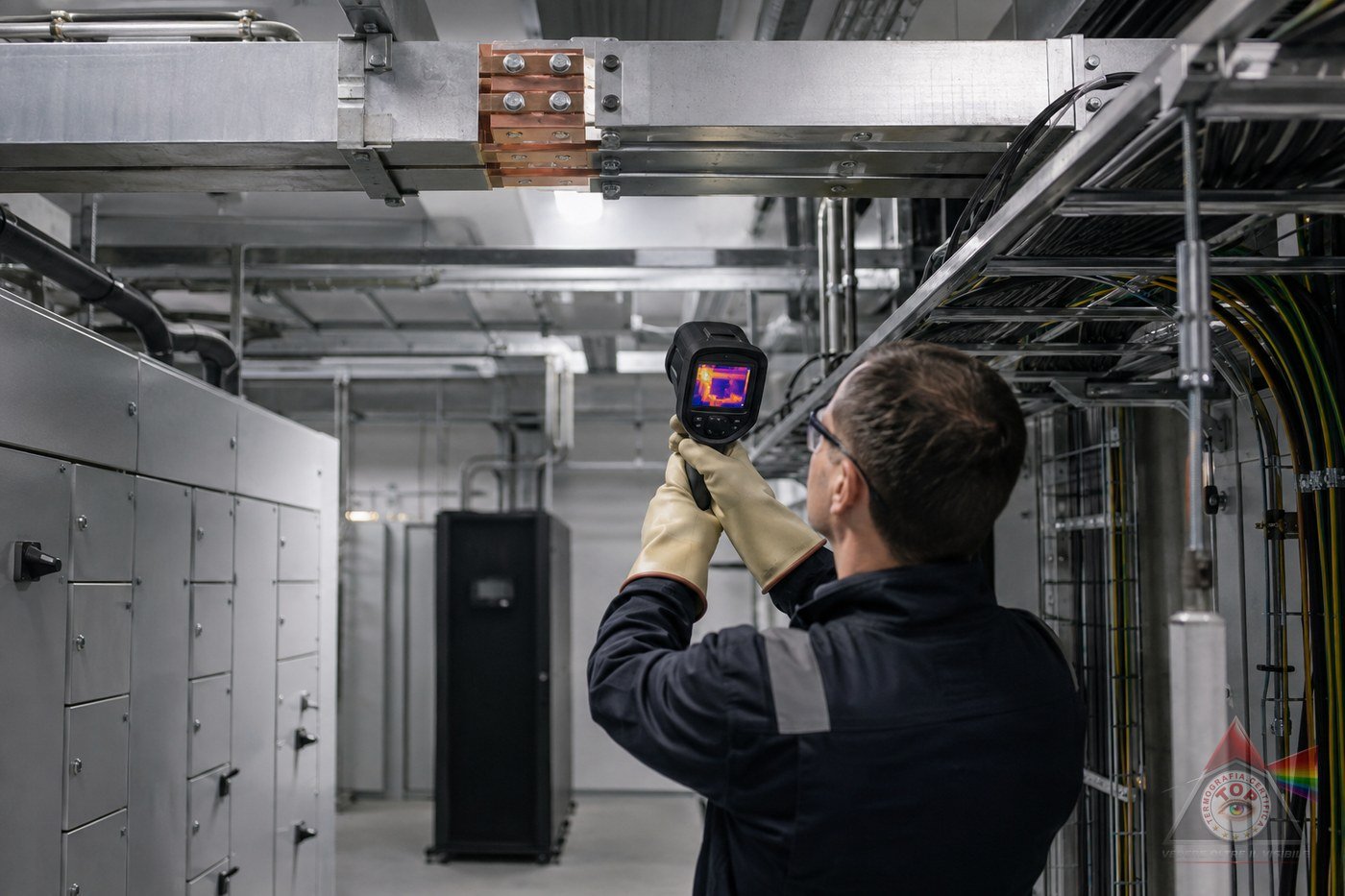

Su un'infrastruttura di questo tipo la termografia non serve a trovare dispersioni: serve a intercettare il degrado delle connessioni prima che diventi indisponibilità. Gli oggetti sono condotti sbarreCondotto sbarre (busbar)Sistema di distribuzione in cui la corrente è portata da barre conduttrici alloggiate in un involucro metallico, con derivazioni innestabili. Molto usato in data center e industria: i giunti e le derivazioni sono i punti che la…, quadri di distribuzione, gruppi statici di continuità, batterie di accumulo, motori delle unità di trattamento aria.

Cambia tutto rispetto all'involucro edilizio. La sala è climatizzata a temperatura e umidità controllate, quindi non esiste una stagione favorevole: esiste un carico. Un rilievo eseguito in una finestra di basso carico sottostima le anomalie in modo grave, perché la potenza dissipata su una resistenza di contatto cresce con il quadrato della corrente. La regola operativa è una sola: si concorda con l'esercizio il momento di carico più alto e più stabile, e la percentuale di carico si scrive nel rapporto, altrimenti la campagna dell'anno successivo non è confrontabile con questa.

La seconda differenza è l'accesso. In un ambiente in cui il fermo non è un'opzione, aprire un quadro in tensione va valutato con attenzione ancora maggiore che altrove: dove la criticità è alta, la strada tecnicamente corretta è predisporre un percorso ottico permanente con finestre a infrarossi, che rendono l'ispezione ripetibile e sicura. L'impostazione completa della campagna su questo tipo di infrastruttura è nella pagina dedicata alla termografia per data center.

Un caso nostro: circa duecento rapporti su un data center a Settimo Milanese

Su questo patrimonio non parliamo per teoria. Nella commessa 2024-2025 abbiamo lavorato al data center di Settimo Milanese, nel cantiere gestito da Kirby, con l'incarico di verifica termografica delle linee elettriche: circa duecento rapporti termografici prodotti nel corso dei lavori.

Un numero così alto non è una statistica da vetrina: è la conseguenza diretta del tipo di incarico. Su un'infrastruttura in costruzione o in ampliamento la termografia non è un controllo periodico, è un collaudo di accettazione, e cambia tre cose rispetto alla campagna di manutenzione.

Cambia il momento. Il difetto che si cerca non è l'usura, è l'errore di montaggio: un serraggio fuori coppia, una superficie di contatto sporca o ossidata, un capocorda sottodimensionato, una fase invertita di carico. Sono difetti che nascono in cantiere e che, se non intercettati prima della messa in servizio, restano dentro l'impianto per anni. Trovarli a quadro ancora accessibile e con l'installatore in cantiere costa una frazione di quello che costerebbe dopo.

Cambia la ripetibilità. Duecento rapporti hanno senso solo se sono confrontabili fra loro: stessa procedura, stessa strumentazione, stessi parametri di misura dichiarati, stesso criterio di classificazione delle anomalie. Ogni rilievo riporta la posizione del componente, la condizione di carico al momento della misura e il riferimento adottato per il ΔTDelta TDifferenza fra la temperatura del punto in esame e quella di un riferimento: un componente identico nelle stesse condizioni, oppure l'ambiente. La gravità di un'anomalia si valuta sul delta T, non sul valore assoluto, perché è il delta…. Senza questa disciplina duecento documenti non sono un archivio: sono duecento opinioni.

Cambia il ciclo di lavoro. Nessun rapporto si chiude con la segnalazione. Il ciclo è rilievo, segnalazione classificata, intervento correttivo dell'installatore, verifica di ripristino documentata sullo stesso punto. È l'unico modo perché il fascicolo consegnato alla committenza dimostri non che i difetti c'erano, ma che sono stati risolti — la stessa logica che rende difendibile una pratica OT23 e che sta alla base di un piano dei controlli.

Il valore di un lavoro così, per chi lo riceve, sta tutto lì: alla consegna dell'opera esiste una linea di base termica dell'impianto. Ogni campagna successiva si confronta con quella, e le derive si leggono per differenza invece che a occhio.

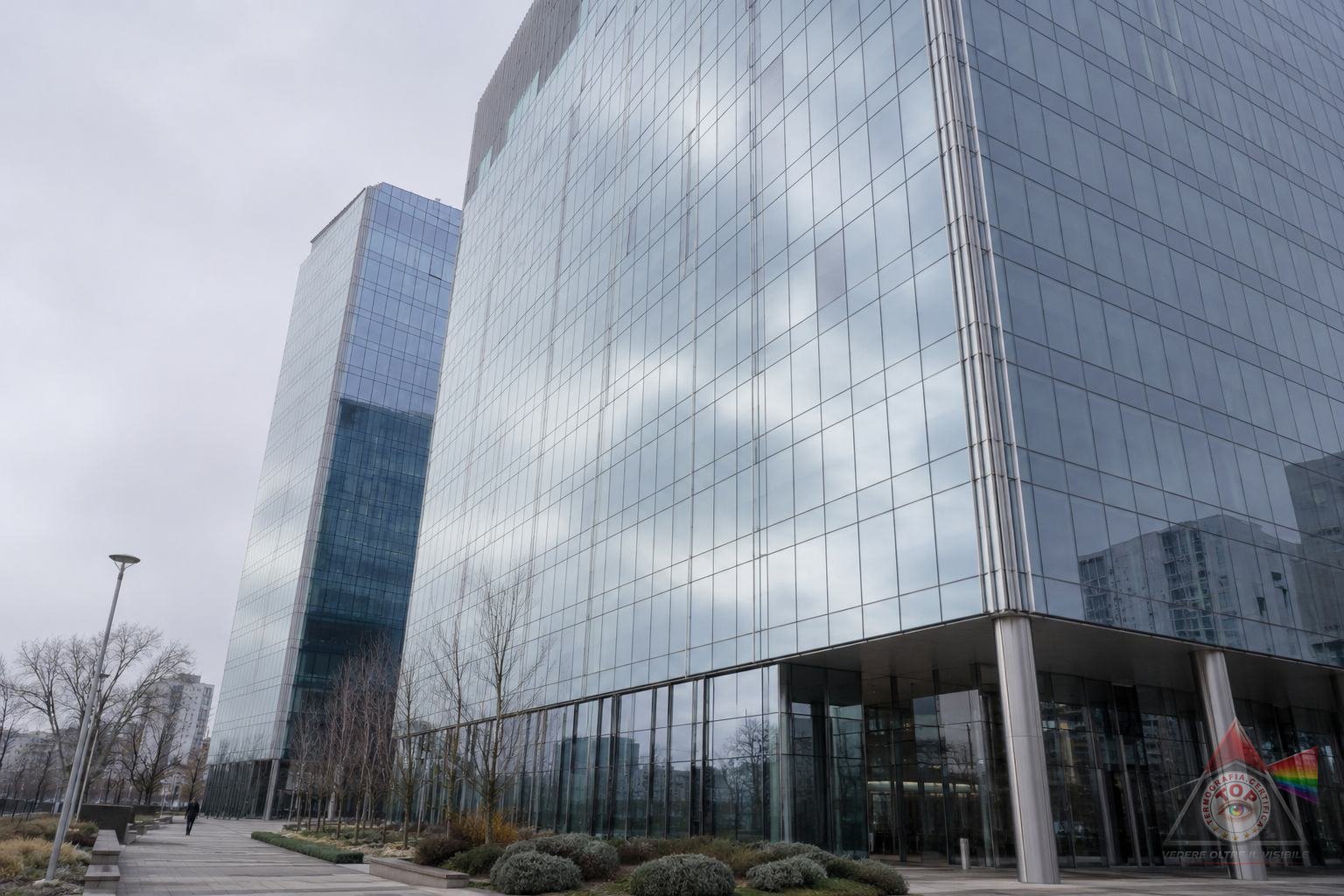

Edifici alti e facciate: qui la termografia è un tema di sicurezza

Sul costruito verticale milanese la diagnostica dell'involucro smette di essere una questione energetica e diventa una questione di integrità e di distacco.

Il contesto normativo è cambiato negli ultimi anni. Il DM 25 gennaio 2019 ha aggiornato le norme di sicurezza antincendio per gli edifici di civile abitazione con altezza antincendio superiore a 12 metri, introducendo livelli di prestazione differenziati per fascia di altezza. Successivamente, il DM 30 marzo 2022 — pubblicato in Gazzetta Ufficiale n. 83 dell'8 aprile 2022 e in vigore dal 7 luglio 2022 — ha introdotto nel Codice di prevenzione incendi la regola tecnica verticale V.13 «Chiusure d'ambito degli edifici civili», che detta requisiti di reazione al fuoco dei prodotti di facciata e di compartimentazione in corrispondenza dei solai (testo e sintesi).

Attenzione a come si legge questa norma. La V.13 fissa requisiti prestazionali dei materiali e del sistema, non prescrive alcun metodo di indagine e non introduce un obbligo di verifica periodica delle facciate esistenti. Chi vende termografia sostenendo che «la norma antincendio la impone» sta dicendo una cosa falsa, ed è la cosa più facile da smontare per un tecnico di controparte.

Il motivo per cui a Milano il tema è comunque caldo è di fatto, non di diritto. L'incendio della Torre dei Moro di via Antonini, il 29 agosto 2021, ha coinvolto un edificio residenziale di diciotto piani rivestito con pannelli compositi, senza vittime ma con l'evacuazione totale dello stabile; il procedimento penale si è chiuso in primo grado il 20 marzo 2026 con nove condanne e quattro assoluzioni (ANSA). Da allora proprietà, amministratori di grandi complessi e assicuratori chiedono con molta più frequenza di sapere che cosa c'è dietro il rivestimento e in che stato è.

Su questo la termografia dà una risposta parziale ma rapida ed economica: rileva discontinuità e distacchi del paramento, aree di ancoraggio anomale, infiltrazioni d'acqua nell'intercapedine, discontinuità dell'isolamento in corrispondenza delle fasce di solaio. Non identifica il materiale, non ne misura la reazione al fuoco e non sostituisce l'accertamento documentale sui prodotti posati: serve a decidere dove aprire e verificare, riducendo il numero dei saggi invasivi.

Una precisazione tecnica che su Milano è dirimente: su una facciata continua le vetrate non si misurano. Il vetro comune è opaco nella banda infrarossa in cui lavorano le termocamere per edilizia, quindi lo strumento legge la superficie del vetro e non ciò che c'è dietro. L'indagine si concentra su montanti, traversi, giunti, tamponamenti opachi e marcapiani. Chi mostra termogrammiTermogrammaImmagine in falsi colori in cui a ogni pixel corrisponde una temperatura apparente della superficie. Senza scala di temperatura e senza i parametri di misura un termogramma non è un dato: è un'illustrazione. di grattacieli interpretando le vetrate sta interpretando riflessi.

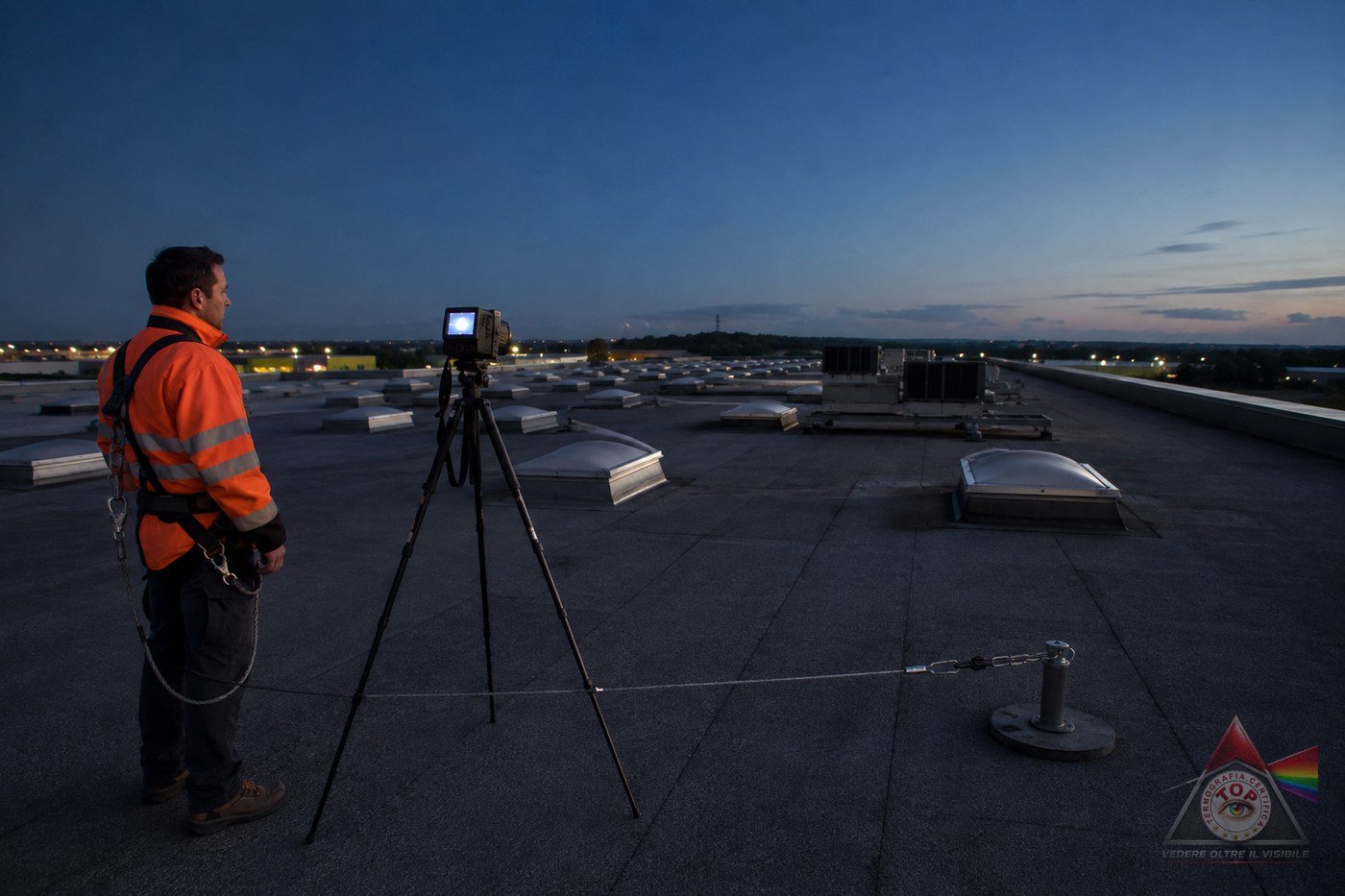

Coperture di capannoni e logistica: il rilievo si fa di sera

L'hinterland milanese è fatto di superfici piane e di grandi coperture, e su quelle la termografia ha un'applicazione che con l'inverno non ha nulla a che vedere: la ricerca dell'umidità intrappolata nel pacchetto di copertura.

Il principio è l'inerzia termica. L'isolante impregnato d'acqua accumula più calore durante il giorno e lo rilascia più lentamente dopo il tramonto: nelle ore successive al calare del sole le zone bagnate appaiono più calde di quelle asciutte, e il loro contorno disegna l'estensione reale del danno, che è quasi sempre molto più ampia della macchia visibile all'interno. Ne discende che la finestra utile è serale e in assenza di pioggia e vento nelle ore precedenti, con cielo possibilmente sereno durante il giorno: condizioni che a Milano capitano più spesso in tarda primavera e in estate che in inverno.

Il valore economico è immediato: su una copertura di diecimila metri quadrati, sapere che il pacchetto da rimuovere è il dieci per cento e non l'intera superficie cambia l'ordine di grandezza dell'intervento. Il vincolo, non tecnico ma organizzativo, è l'accesso in quota in sicurezza, che va concordato prima e non risolto sul posto.

Immobili direzionali: due diligence e collaudo, non «quando fa freddo»

Il terziario milanese si muove su una domanda selettiva, concentrata sugli immobili di qualità più alta e sulle riqualificazioni profonde; l'assorbimento di uffici del 2025 è stato stimato dalla stampa specializzata intorno ai 390.000 metri quadrati, con oltre metà della domanda sui prodotti di grado superiore (idealista/news) — è un dato di società di consulenza immobiliare ripreso da una testata, non una statistica ufficiale, e va letto come ordine di grandezza.

Per la diagnostica questo significa che il rilievo non viene richiesto «quando fa freddo», ma in due momenti contrattuali precisi.

Il primo è la due diligence tecnica in fase di acquisizione, quando serve una fotografia rapida dello stato dell'involucro e degli impianti prima di impegnare un prezzo. Qui la termografia vale per la velocità: in poche ore restituisce una mappa delle anomalie su cui concentrare gli approfondimenti, senza aprire nulla.

Il secondo è il collaudo funzionale dopo l'intervento, quando l'opera è finita e non è più ispezionabile. È il momento in cui si verifica la continuità dell'isolamento posato, la tenuta all'aria dei nodi, il funzionamento reale di un impianto radiante a pavimento o a soffitto. Un difetto di posa trovato in collaudo è una contestazione contrattuale; lo stesso difetto trovato tre anni dopo è un contenzioso.

In entrambi i casi il limite va detto prima: la termografia non misura la trasmittanza reale in opera. Se la domanda è «quanto isola davvero questa parete», la risposta richiede una misura termoflussimetrica in continuo secondo la ISO 9869-1, che è un'altra prova, con altri tempi. Il criterio per scegliere il metodo giusto è nell'articolo sui controlli non distruttivi.

A Milano il metodo è già infrastruttura urbana

Vale la pena saperlo, perché sposta la percezione di che cosa sia la termografia: a Milano è già usata su scala di rete. A2A Calore e Servizi ha fatto sorvolare l'intera rete di teleriscaldamento cittadina con un aeromobile equipaggiato con termocamera, per costruire una mappa termica del sottosuolo e individuare i picchi di calore riconducibili a perdite, con la stessa tecnica già applicata su altre reti del gruppo (comunicato A2A).

Sullo stesso fronte, il calore di scarto dei data center milanesi sta entrando nella rete: l'accordo fra A2A ed Equinix per il campus di Settimo Milanese prevede pompe di calore per una potenza dell'ordine di alcune decine di megawatt termici e un recupero annuo che il gruppo stima intorno ai 225 GWh, con un incremento significativo del calore distribuito su Milano (A2A).

Sono progetti di terzi, citati come contesto: non sono referenze di questo studio — la nostra, su Milano, è il lavoro di verifica delle linee descritto sopra — e non vanno letti come tali. Servono a chiarire un punto che riguarda chi legge: a Milano, dove il calore di scarto diventa un asset da vendere, misurare dove si perde calore ha un ritorno economico diretto, non solo manutentivo.

Che cosa deve contenere il capitolato

Su un patrimonio industriale o direzionale l'errore più costoso non è scegliere il tecnico sbagliato: è ordinare la cosa sbagliata. Un incarico ben scritto contiene sei elementi, e tutti e sei si decidono prima del sopralluogo.

L'oggetto puntuale, cioè l'elenco dei componenti o delle superfici da rilevare, non «l'impianto». La condizione di esercizio richiesta al momento del rilievo: percentuale di carico per gli impianti elettrici, regime di funzionamento per quelli meccanici, condizioni ambientali per l'involucro. Il criterio di classificazione delle anomalie, dichiarato in anticipo, con l'indicazione del riferimento adottato per il ΔT — componente gemello in pari carico oppure aria ambiente, che sono scale diverse e non intercambiabili (qui la differenza). I parametri di misura che compariranno nel rapporto: emissivitàEmissivitàRapporto fra la radiazione emessa da una superficie reale e quella emessa da un corpo nero alla stessa temperatura. Varia con materiale, finitura e angolo di vista: impostarla male è la prima causa di misure sbagliate. Rame lucido e… per materiale, temperatura apparenteTemperatura apparenteValore letto dallo strumento senza correzione dei parametri di misura. La temperatura reale si ottiene correggendo per emissività del materiale, temperatura apparente riflessa dell'ambiente, distanza, umidità e trasmittanza atmosferica. riflessa, distanza, strumentazione e sua taratura. Il contenuto del rapporto, per cui esiste una struttura di riferimento nell'articolo su cosa deve contenere un report termografico. E infine la verifica di ripristino: chi rileva un'anomalia grave deve poter tornare a documentare che è rientrata, ed è quello che rende una campagna un piano dei controlli invece di un episodio.

Se un rapporto già ricevuto va valutato prima di pagarlo o di allegarlo a una pratica, esiste la checklist di verifica.

I limiti, patrimonio per patrimonio

Il consiglio più utile che un tecnico può dare è dove il suo strumento si ferma.

Sui data center la termografia non vede dentro un componente chiuso se il calore non raggiunge la superficie, e non dice nulla sullo stato elettrico interno di una batteria: intercetta connessioni e dissipazioni anomale, non sostituisce le prove di capacità né il monitoraggio dei parametri elettrici.

Sulle facciate non identifica i materiali e non ne misura la reazione al fuoco; su superfici metalliche lucide e fortemente riflettenti la misura diretta è inaffidabile; dietro il vetro non arriva.

Sulle coperture distingue le anomalie di inerzia termica, che non sono necessariamente acqua: un'ombra residua, una zona di ristagno o una differenza di finitura possono simulare il segnale. La conferma richiede un saggio o una prova indipendente.

Sul direzionale non restituisce la trasmittanza e non quantifica il risparmio ottenibile: mappa le anomalie, non le converte in euro.

Quanto la termocamera può davvero misurare, e da quale distanza, dipende dalla risoluzione geometrica e dalla sensibilità termica dello strumento: il calcolo è nell'articolo su IFOV e NETD, e per l'involucro esiste lo strumento di verifica delle condizioni del rilievo.

Come lavoriamo su Milano e provincia

Sull'area milanese abbiamo eseguito sia campagne su impianti in esercizio sia collaudi di accettazione in cantiere, il più esteso dei quali è la verifica delle linee del data center di Settimo Milanese, commessa 2024-2025, descritta sopra. Le indagini sono eseguite da tecnici certificati UNI EN ISO 9712, con strumentazione tarata e rapporto di prova firmato, su Milano e provincia e sull'intera Lombardia — Bergamo, Brescia, Como, Cremona, Lecco, Lodi, Mantova, Monza e Brianza, Pavia, Sondrio, Varese — oltre a Piemonte, Liguria, Valle d'Aosta e alle province di Verona e Vicenza. Per gli impianti in esercizio il sopralluogo si programma sulla finestra di carico, che spesso non coincide con l'orario d'ufficio.

Le voci che compongono il costo di un'indagine, e il capitolato con cui l'incarico viene formulato, sono nella pagina del preventivo. Se invece l'immobile è residenziale o condominiale e il problema è domestico — una macchia di muffa, un appartamento freddo, il sospetto di una perdita — il percorso è un altro, più rapido e meno oneroso: se ne occupa il servizio dedicato alla diagnosi termografica della casa a Milano.

Per tutto il resto vale la stessa regola di sempre: prima si stabilisce se le condizioni per misurare ci sono, poi si misura, e si scrive solo quello che si è misurato. Descrivici l'asset e ti diciamo se la termografia risponde alla tua domanda, in quale finestra e con quale rapporto.
